一、简介

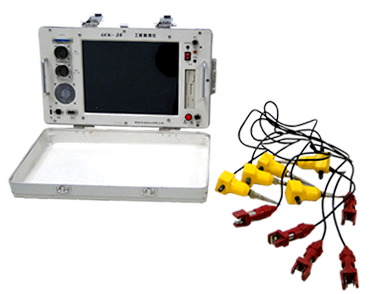

GCK24工程勘测仪适用于各种行业的浅层、中深层高分辨率地震勘探。它可广泛用于石油、地质、煤炭等部门的低速带勘探和VSP测井以及铁路、公路、水利、建筑等部门的工程勘探、地基勘探、桩基测试、速度测井、瑞雷波勘探等。

二、主要技术指标及功能

通道个数:24道，可扩展到48道
浮点放大器(IFP)加高分辨率18位模数转换器，动态范围可达132dB
采样率:62.5, 125, 250, 500, 1000, 2000, 4000us
前置放大器:12、24、36、42(48)dB
记录长度:0.5K、1K、2K、4K、8K、16K样点/道
延迟:触发后到开始记录数据之间的时间，最大可延迟5000ms，以1ms步进
模拟滤波:低切12、36、70、100、140、200、280、400Hz或全通，陡度:18dB/oct
高切62.5、125、200、250、500、1000、2000、4000Hz或全通，陡度:18dB/oct
陷波50Hz，-30dB(选件)
等效输入噪音:<0.5uV，(前放为42dB时)
共模抑制比:≤-95dB
串音:≤-80dB
失真:≤0.05%
道一直性:±1%
频率响应:1-4000Hz
最大输入信号:±5V
内置工控机，PⅡ 100-200MHz，32MB内存 硬盘4.3-10GB
12"彩色液晶显示器，分辨率800 x 600
输入设备:键盘、鼠标、遥控器
数据存储:数据可存于软盘、硬盘或ZIP盘上
数据格式:SEG-2或SEG-Y，可在各种PC机和工作站上作数据处理
热敏绘图仪:分辨率每行832点，纸宽112mm
中文彩色图形用户界面
菜单驱动，方便地采集高品质数据
全波形噪音背景监控器
触发:系统可由锤击、爆炸机、检波器信用等触发
振动监视:采样率10、20ms，边采集、边显示、边存盘，无长度限制
具有叠加及预检功能，数据可叠加99次
采集后处理:低切、高切、陷波及AGC
具有日检、月检、年检功能
尺寸:440 x 250 x 270mm
重量:13公斤
电源:直流12V，40-50瓦
环境:储藏温度-20℃-+60℃
工作温度-5℃-+45℃

三、实际应用例子

1、某市场主跑道，全长3240米，本仪器在-20℃恶劣气候条件下，用人工锤击方式，叠加增强8-10次，获得良好的地震剖面资料，具体施工参数为:38Hz单个检波器、道间距2米、炮间距4米、偏移距20米、6次覆盖，道号为1000左右的异常已被探槽证实，探槽长度6.5米、深2米，图一为正常段深度剖面，图2为异常段深度剖面，图三为正常段变密度剖面，图4为异常段变密度剖面，图5为正常段瞬时振幅剖面，图6为异常段瞬时振幅剖面。
2、某油田VSP测井剖面，井深3200米。用本仪器仅作了其中的某一段，所获资料垂直剖面与大型地震仪所获资料完全重合，见图7。

四、GCK24仪有关配件技术指标

1、热敏打印机RMD-1:

1)热敏纸宽:112mm
2)热敏头分辨率:832 dots/line
3)最高打印速度:50mm/sec
4)电源电压:DC 24V 打印头电源
DC 5V 接口板电源
5)外形尺寸:280 x 160 x 130mm
6)重量:3Kg

2、热敏打印机RMD-1:

1)启动电压:≥300V
2)最高限制电压:≤400V
3)启爆延迟:≤0.5ms
4)启爆阻值:≤500Ω
5)电阻测量时最大电流:≤1.5mA
6)电源:DC 6V，1号电池四节
DC 1.5V，5号电池1节
7)工作温度:-20℃-+50℃
8)外形尺寸:230 x 115 x 170mm
6)重量:2.5Kg

3、交直流转换电源WKDY-10:

1)输入电压:AC，220V，50Hz
2)输出电压、电流、纹波:DC 12V、10-13A、≤30mV
3)外形尺寸:260 x 128 x 114mm
4)重量:2Kg

4、ZIP驱动器:100MB/张盘，自带AC TO DC转换电源。

5、处理软件:

反射处理、折射处理、面波处理、测桩、VSP测井、CT层析技术等软件，均可为用户选配。

6、覆盖大线、检波器:根据用户要求定做。
