一、产品概况

HL48是集多功能、高精度、高速度、高可靠性及可扩展性于一身的24位多通道增强型浅层地震仪，广泛应用于折射、反射、地震勘探、面波调查及小型海上地震调查。
HL48对多种24位A/D进行了实际电路测试筛选，最终选用多通道逐次逼近寄存器(SAR)与Δ-Σ模数转换器(ADC)，内部集成有多个独立的高阶斩波稳定调制器和FIR数字滤波器，专用于要求严格的多通道信号采集系统，具有优良的AC、DC性能，与同类产品相比带宽提高超过30%，动态范围和灵敏度提高44%，实现最小失真。奠定HL48高质量采集基础。

采用高性能24位A/D转换器,最高采样间隔20us, 国际先进水平。
采集通道1-48选择设置。

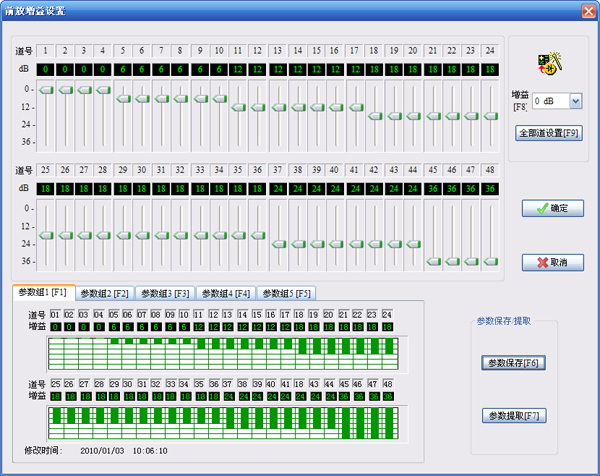

各道独立配置多档位前置放大器，各道增益独立设置，更好保证远、近端信号采集。

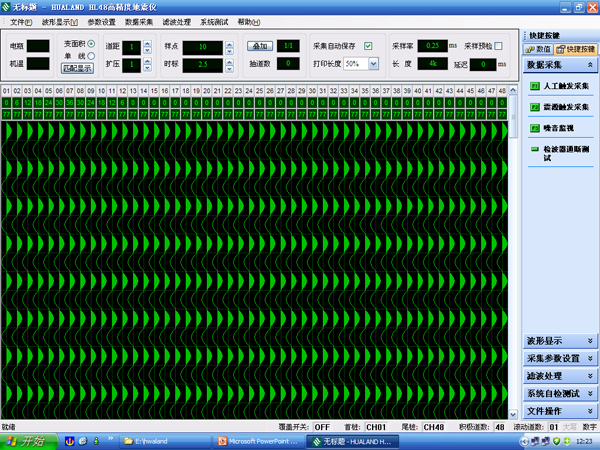

基于WinXP的嵌入式微机系统，人性化界面设计,轻松完成数据采集、处理、存储。
超高亮度彩色LED显示屏，在强光照射下仍可清晰显示波形。
标准工业级三防键盘、工业级三防遥感鼠标，易于使用、操作。

配备高分辨率热敏打印机，直接打印采集波形、年月检报告。

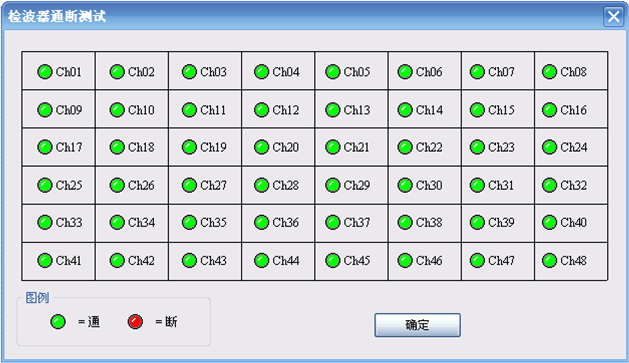

检波器及大线现场通断测试，波形噪声在线监视。

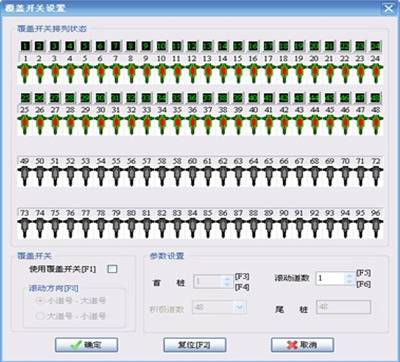

内置全电子式覆盖开关，实现滚动式采集，最高可采集96道，提高野外施工、勘探效率。
工作频宽5KHz，既适应超高频工程调查，又适用低频天然地震监测。
内置高质量信号源，设置日、月、年检功能，方便行业规范自检、使用。

二、技术参数

通频带：0.1Hz~5KHz.
动态范围：144dB(2ms采样) 110dB(瞬态).
谐波畸变：优于0.003%.
道间串音：优于-90dB.
共模抑制：优于100dB(<=100Hz,36dB).
背景噪音：<0.2µV(2ms采样，36dB).
幅度一致性：优于0.3%(2ms采样,36dB).
电源：12V  20%蓄电池供电;
整机功耗：小于30W.
环境温度：-20℃~+55℃.
储藏温度：-20℃~+60℃; 湿度90%RH
体积：342mm x 288mm x 210mm
重量：48道11.5Kg; 96道14Kg
计算机：宽温低功耗军品级PC104+嵌入式工控机.主频不小于1GHZ，内存不小于512M，硬盘不小于160G。
显示屏：12.1寸1024×768点阵、低功耗、超高亮度、高对比度TFT(真彩)LED显示器。
外设接口：三个USB接口、串口、CRT显示接口。
采集通道：标配48道(8-96道可选)。
采样间隔：20µs、31.25µs、62.5µs、125µs、250µs、500µs、1ms、2ms、4ms、8ms、16ms。
采样长度(样点数)：512、1024、2048、4096、8192、16384 (选配).
前放增益：36、30、24、18、12、6、0dB。
延迟时间：0-5000毫秒。
滤波器：数字低截、高截、带通、陷波滤波器、滤波频率用户可选。
数据格式：标准SEG-2格式
软件：xp图形界面，一体化采集控制处理软件。

三、产品特点

数字滤波功能
数字滤波器具有比模拟滤波器更高的精度，是数字信号处理的重要分支，数字滤波精度高，相比模拟滤波器有更高的信噪比和稳定性，易于程序控制、改变滤波特性。
HL48配置了功能强劲的数字滤波器，可以实现各类滤波功能， 数字滤波器经专用滤波器设计软件建模，为提高计算速度，运用了多种编程技巧，使得滤波计算、频谱变换瞬间完成。滤波器具备低截滤波、高截滤波、带通滤波、带阻(陷波)滤波等功能。滤波频带可根据需要由用户设定，同屏显示原始波形/原始频谱、滤波后波形/滤波后频谱，使用户直观掌握滤波效果，极大提高滤波功能的针对性。
滤波软件预留升级接口，hwaland公司将不断为用户提供性能优越的数字滤波器。

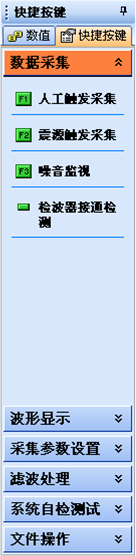

导航式菜单模式

Hwaland公司从细节提高应用软件操作的友好性，在传统下拉菜单基础上，增加条状导航式功能菜单,更贴近现场操作需要。

条状导航式菜单位于屏幕右侧，字体粗大，宜于野外现场查看操作，避免传统电脑键盘的复杂性，便利引导用户执行软件操作。
